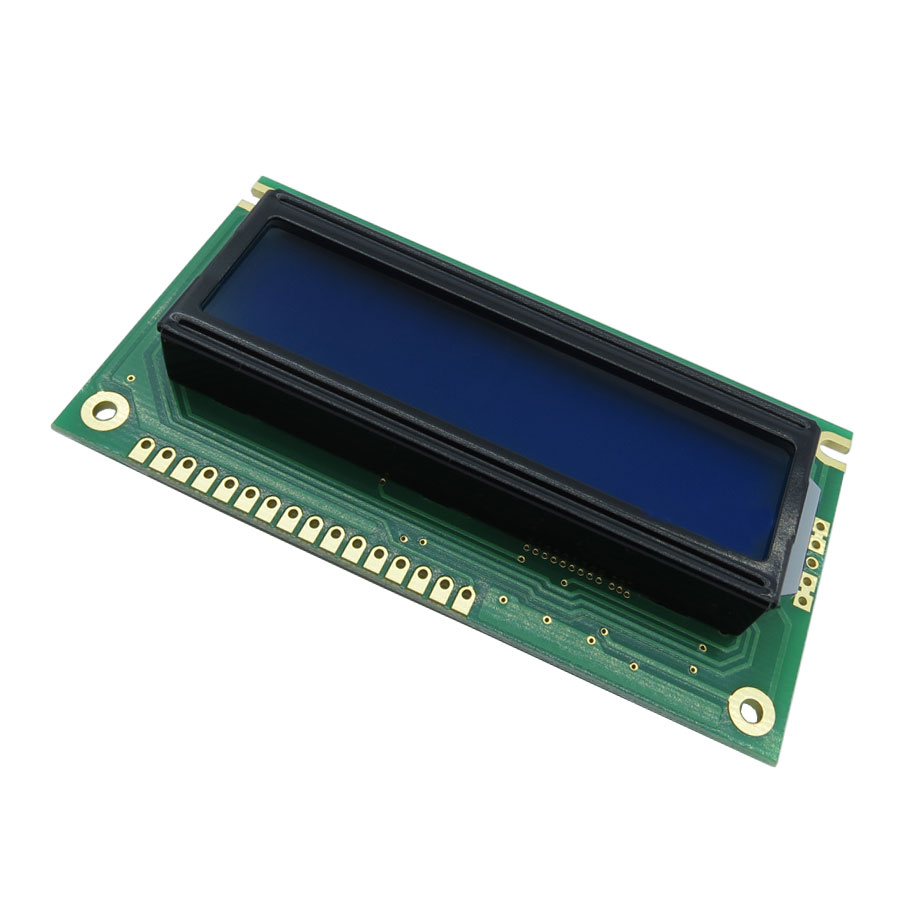

Display LCD 16 Caracteres 2 Linhas Backlight Branco 84x44x13,2mm WH1602A-TMI-JT

Display LCD 16 Caracteres 2 Linhas Backlight Branco 84x44x13,2mm WH1602A-TMI-JT

Display LCD Winstar

O módulo de display LCD é construído em um controlador LSI, o controlador possui dois registros de 8 bits, um registro de instruções (IR) e um registro de dados (DR).
O IR armazena códigos de instruções, como exibição clara e deslocamento do cursor, e informações de endereço para exibir dados RAM (DDRAM) e gerador de caracteres (CGRAM). O IR só pode ser gravado a partir do MPU. O DR armazena temporariamente os dados a serem gravados ou lidos a partir de DDRAM ou CGRAM. Quando as informações de endereço são gravadas no IR e os dados são armazenados no DR a partir de DDRAM ou CGRAM. Pelo sinal do seletor de registro (RS), esses dois registros podem ser selecionados.

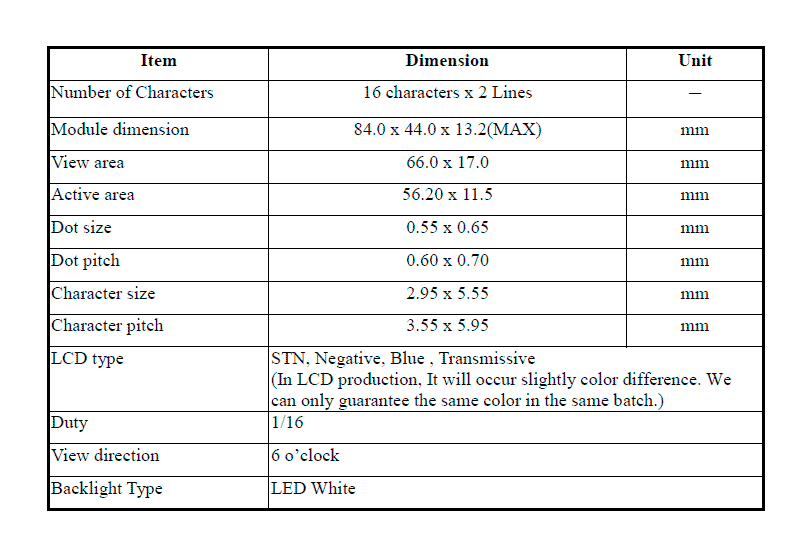

Especificações Técnicas

SKU 709012 (709.012)

Esse componente pode ser utilizado em nossa linha de montagem de placas eletrônicas.
