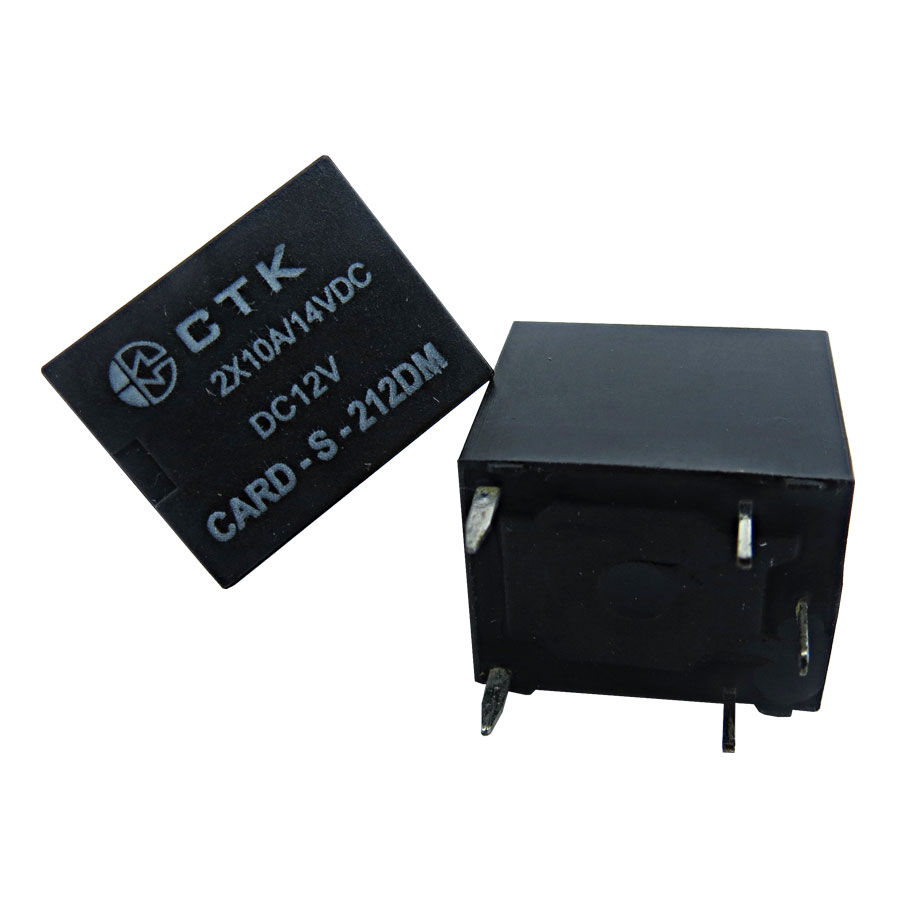

Relê Card-S-212DM duplo contato
Especificações – Contato
| Material dos contatos | AgSnO2 |

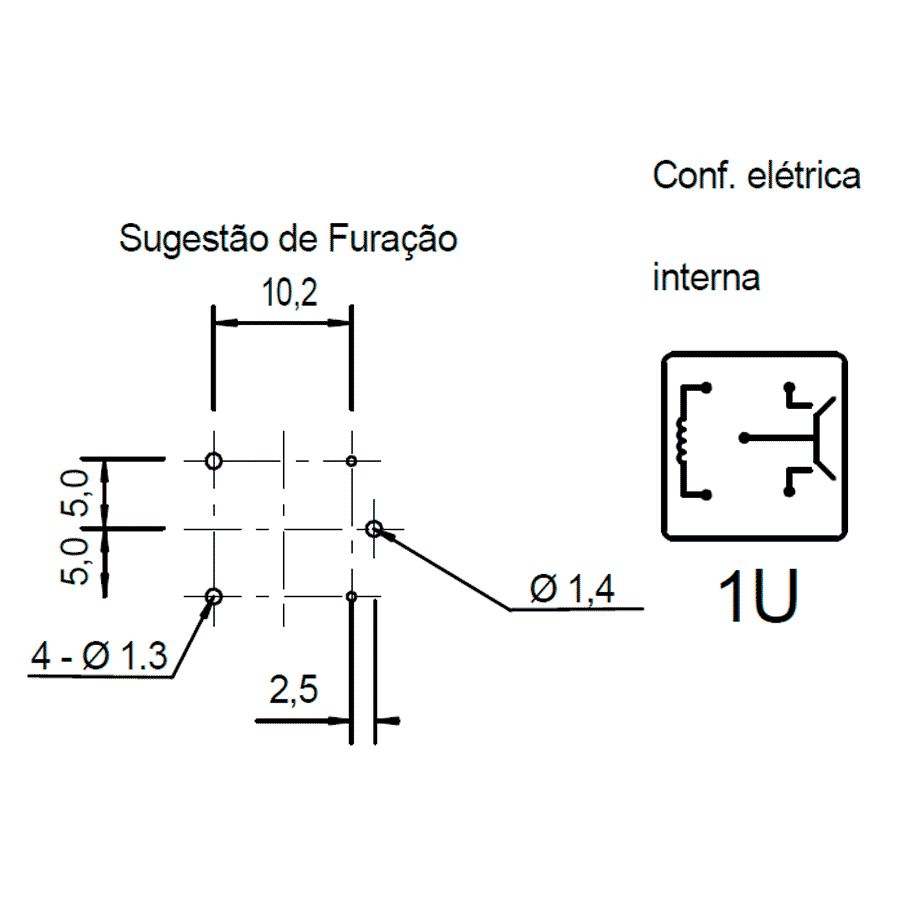

| Capacidade do contato – configuração 1U – carga resistiva (cosφ = 1) | 0.86W – 2x10A/14VDC |
| Resistência do contato (IEC255-7, item 3.12) | 50mΩ – Máx. |
| Corrente máxima de chaveamento | 20A |
| Tensão máxima de chaveamento | 42VDC / 380VAC |
| Potência máxima de chaveamento | 280W / 1.250VA |
| Expectativa de vida útil: Elétrica (IEC255-7, item3.30) | 100.000 operações |
| Expectativa de vida útil: Mecânica (IEC255-7, item 3.31) | 10.000.000 operações |
| Peso do relê (aproximado) | 6g |
Especificações – Bobina
| Tensão Nominal (VDC) | 12,0 |
| Resistência da Bobina (Ω) ± 10% | 167 |
| Tensão Máx. Acoplamento (VDC) | 9,6 |
| Tensão Mín. Desacoplamento (VDC) | 0,6 |
| Tensão Máx. Aplicável (VDC) | 13,2 |
Características Operacionais
| Faixa de Temperatura de operação | -40 à +85 °C |
| Umidade Relativa | 85% |
| Resistência de Isolação (500VDC – Mín.) | 100MΩ |
| Rigidez dielétrica entre contatos abertos (1 minuto – 50/60 Hz) | 500VAC |
| Rigidez dielétrica entre bobina e contatos (1 minuto – 50/60 Hz) | 500VAC |
| Tempo de acoplamento (Máx.) | ≥10 ms |
| Tempo de desacoplamento (Máx.) | ≤5 ms |
Esse componente pode ser utilizado em nossa linha de montagem de placas eletrônicas.
