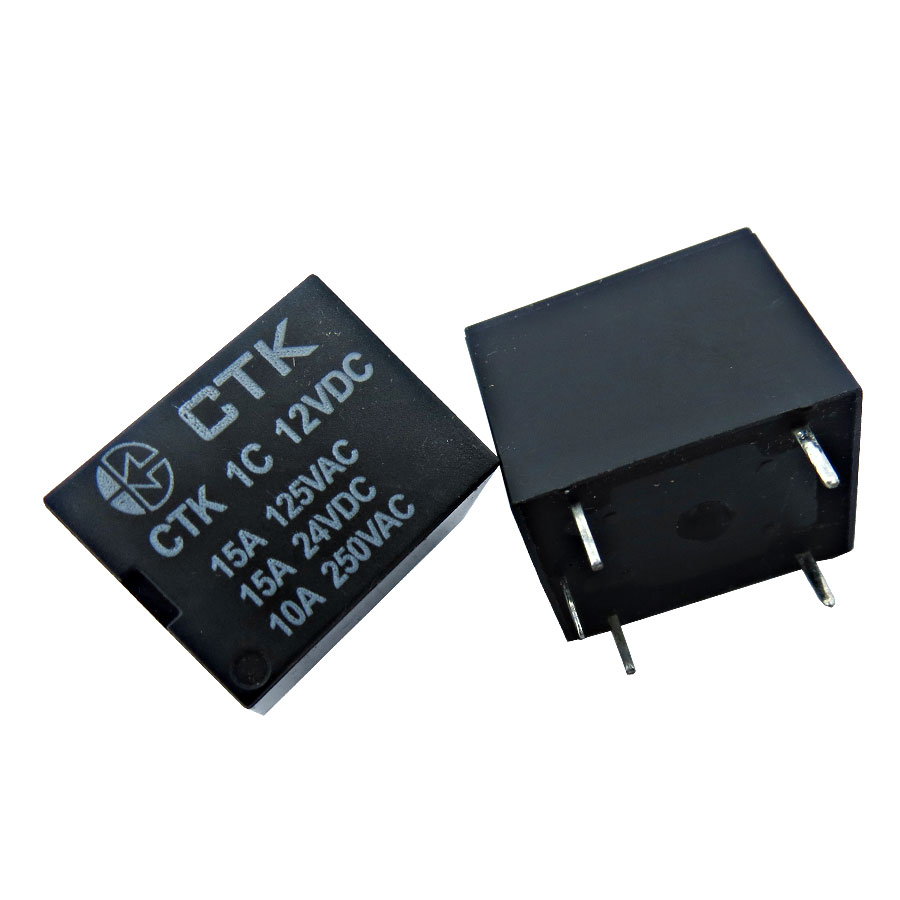

Relê Miniatura de Potência CTK 1C-15A-12VDC
Características
• Alta capacidade de contato – 15A;
• Selado;
• 1 Contato reversível;
• Tamanho: 19,0×15,3×15,5mm;
• Consumo na bobina ± 0,36W;
• Terminal para montagem em PCI;
• Baixo custo;
ESPECIFICAÇÕES – CONTATO
| Capacidades do contato – configuração 1C (sob carga nominal) – carga resistiva (cos = 1) | 15A – 125VAC (N.A.) 10A – 250VAC (N.A.) 10A – 125VAC (N.F.) 15A – 24VDC |
| Resistência do contato (cond. de teste: 1A, 6VDC) | 50m:, Máx. |
| Corrente máxima de chaveamento | 10A – 250VAC 15A – 125VAC |
| Tensão máxima de chaveamento | 110VDC / 380VAC |
| Potência máxima de chaveamento | 360W / 2.500VA |
| Expectativa de vida útil – Elétrica | (15A – 125VAC)* |
| Mecânica | 100.000 operações* 10.000.000 operações |
ESPECIFICAÇÕES – BOBINA
| Tensão Nominal | (VDC) |
| Resistência da Bobina (:) | ± 10% |
| Tensão Máx. Acoplamento | (VDC) |
| Tensão Mín. Desacoplamento | (VDC) |
| Tensão Máx. Aplicável | (VDC) |
| Tempo Acionam. | (ms) |
| Tempo Desacion. | (ms) 12 400 9,0 1,2 15,6 E 10 E 5 |
CARACTERÍSTICAS OPERACIONAIS
| Faixa de temperatura de operação | -40 à +85 ºC |
| Umidade relativa (TAMB < 40 ºC, 48h) | 35 a 85% |
| Resistência de isolação (500 VDC) | 250 M: |
| Rigidez dielétrica entre contatos abertos (1 minuto – 50/60 Hz) | 750 VAC |
| Rigidez dielétrica entre bobina e contatos (1 minuto – 50/60 Hz) | 1.500 VAC |
| Tempo de acoplamento (máx.) | 10 ms |
| Tempo de desacoplamento (máx.) | 5 ms |
| Peso aproximado | 10 g |
Esse componente pode ser utilizado em nossa linha de montagem de placas eletrônicas.
